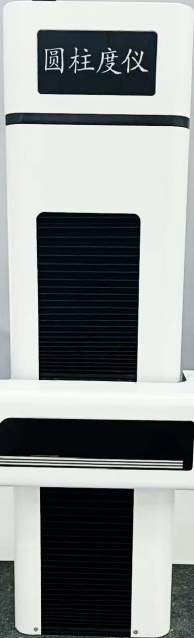

德迅高精度圆柱度仪DX30型

1、辅助调心调平调

（1）突破关键技术，实现自动调心调平功能，打破进口垄断。

（2）调心调平工作台是圆柱度仪机台最重要的核心部件之一，该技术多年来仅有欧洲、日本少数企业掌握，客户需要购置具有辅助调心调平功能的机台只能在少数的几个品牌中选择。

（3）德迅公司经多年的努力，自动研发了应用于调心调平工作台的高速引擎板，结合德迅多年的精密机械设计制造的精密机械构件以及在软件算法研究的的突破后，成功研制了该调整台。

（4）调心调平工作台是集成机、电、软件控制一体化的高集成度、高技术含量产品，其应用特点要求必须在精密机械设计与制造、精密电子、高速软件算法等领域均有自主研发制造能力的企业才具有研制和生产的基础能力和条件。

（5）调心调平工作台，结构优化升级，定位精度高，调整速度快，可将产品快速调整至理想状态，减少装夹带来的误差。

（6）板载FPGA、DSP等高速专业芯片进行采样以及德迅自主研发突破的3D建模算法，实现高精度调心调平。

（7）国内独有专利四点预调技术，装夹超量程不担心撞坏传感器，亦能调整。

（8）调整台台面经过精密研磨，平面度更高。

（9）同时配有自动定心功能的精密三爪卡盘，减少调整时间，大幅度提高测量效率。

2、高速高精密立柱

（1）仪器立柱的导轨与滑套之间采用硬摩擦结构，用以保证高精度传动。高精密立柱采用国内首发免维护直驱运动，保证长期有效精度。

直驱运动不仅可保证测量精度，还可延长立柱使用寿命，同时为用户减少保养及维修成本。

（2）丝杠传动

传统的皮带传动使用寿命短、传动速度慢，德迅调心调平圆柱度仪立柱结构采用丝杠导轨，伺服电机驱动，传动更加平稳、速度更快、定位精度更高。

（3）高精度传感器

立柱采用高精度数字传感器为计数单元，提高了自动化程度，实现了传感器自动接触。

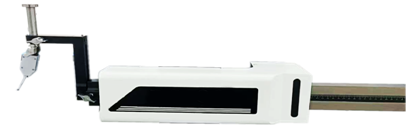

3、水平臂

（1）水平臂采用精密研磨导轨，独特专利 摩擦传动，伺服电机驱动，传动速度更快，定位精度更高。同时采用高精度传感器为计数单元。

（2）传感器的线束嵌入在仪器内部，可避免线束拖拽造成的松动或损坏，又美观大方。

（3）R向采用高精度传感器为计数单元，提高了自动化程度，实现了传感器⾃动接触。

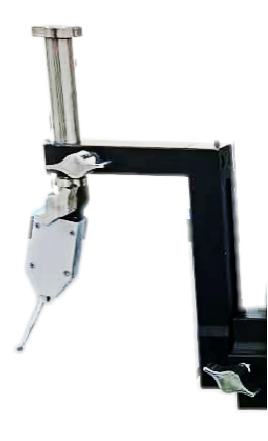

4、杠杆精密传感器

（1）在国内同行中，德迅具有自主研发生产传感器的实力。

（2）传感器结构经久耐用，具有防撞设计，更好保护传感器的核心构件。

（3）突破了圆度圆柱度测量的核⼼技术，具有超高灵敏度、线性及重复性。

（4）长杠杆设计，大幅增加了深小孔的测量能力。

（5）更合理科学的测量调节机制，全量程测力变化小于10%。

（6）测力可调节，测量力线性好，最小测力可调节至3.5mN，适应各种材质零件的测量。

（7）测针采用快速联接方式，更换测针方便快捷。

（8）可创建多个测针，更换后无需二次校正，提高测量效率。

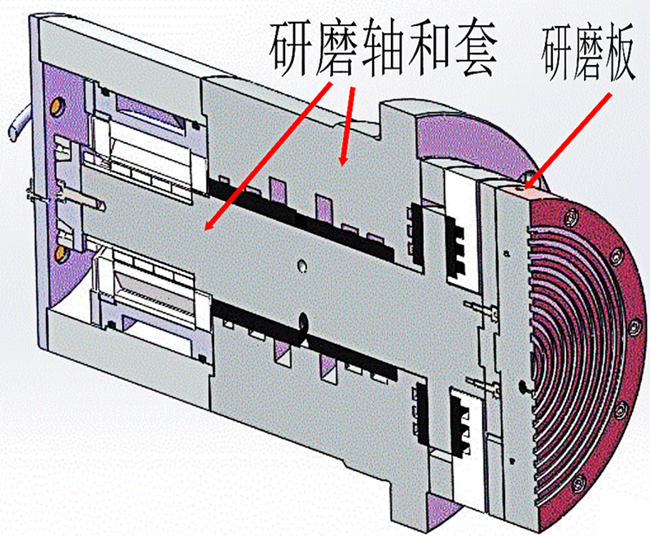

5、回转轴系

（1）空气轴承指的是用气体作为润滑剂的轴承，其具有极高的回转精度，故常被应用于精密检测仪器，作为精密回转测量的测量基准。

（2）气浮轴承的原理为压力空气进入轴承轴套气腔后，通过节流嘴与轴芯形成气膜，气膜将轴芯悬浮，使轴芯与轴套无机械接触，且气腔对轴套、轴芯的加工形状具有均化作用提高机械精度，故该类轴承具有极高的回转精度、回转摩擦力低、低速蠕动性好、精度保持长久等特性。

（3）气浮主轴增加了气室，使得气浮主轴测量工件时，受气源影响小，扩大了被测物的重量范围，提高了仪器的稳定性。

（4）每个核心零件最后一道工序为均纯手工研磨，严格的研磨工艺及精湛的研磨手艺，保证主轴回转精度。

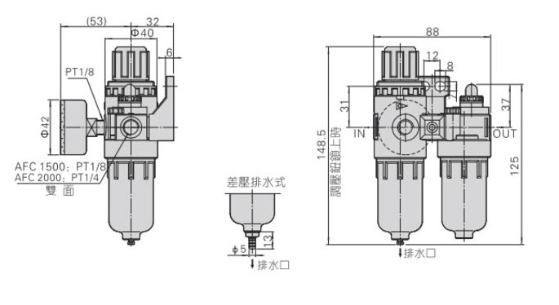

6、精密除油污装置、入口气压显示系统、气压报警系统

（1）采用台湾精密除油污装置，可有效过滤空气中的油污，从而避免精密主轴被杂质划伤或生锈。

（2）二级调压装置，可保证入口气源压力更加稳定，空气轴承运行更加平稳，可提升测量重复性。

（3）入口气压采用电子显示系统，控制压力范围，当气压过低时，启动报警装置，测量停止，有效保护精密主轴。

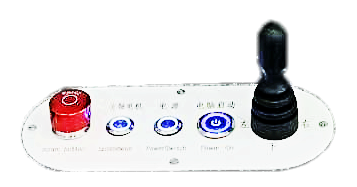

7、移动控制单元

（1）德迅自主开发的模拟控制单元，集成了常用控制命令，脱离键鼠，可实现快速批量测量，节省测量时间。

（2）常用操作按钮集中配置，极大地减少了操作流程。这些操作是每个简单操作周期的必须动作，因此，这种集中式面板可以减少操作人员的工作量，提高测量效率。

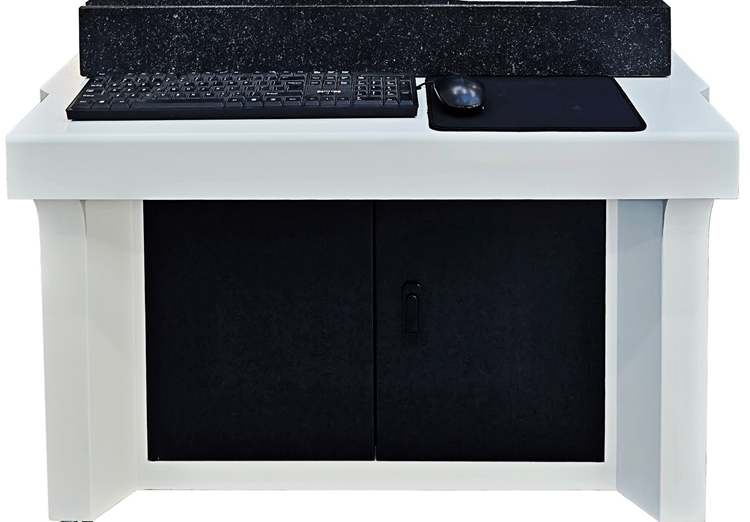

8、防振机台

（1）符合人体工学，减轻操作者使用疲劳强度。

（2）自带减振调平地脚。

（3）45号钢喷塑台面，美观大方。

（4）精密减震，一体式设计，结构紧凑，维护方便，节约使用空间。

（5）底座采用天然大理石，能够保证高阻尼防震、高温变形和坚韧度，衰减外界由于生产加工设备以及现场其他辅助作业设备带来的振动干扰，使设备在测量中不被这些干扰所影响，降低设备对环境的要求，提高仪器使用稳定性。同时能更好的保证设备精度、较长的使用寿命。

四、RMI自动圆度 圆柱度采集分析系统

1、强大的系统功能

软件自主开发，支持Win7、Win8、Win10、Win11操作系统。

软件界面实时显示各轴运动状态，可直接诊断仪器故障。

具有定点定距功能，可使传感器移动至指定位置。

具有测姿保护功能，保证在正确的测姿下进行测量。

2、自动化测量程序

具有程序录制功能，可将调整、测量、分析同时录制在程序中，可保存多个

录制程序。针对同⼀类型零件启动程序测量，实现测量自动化，同时可根据不同零件录制不同的测量程序。

3、测量报告自由编辑

测量报告可以自定义编辑，输出的打印报告的样式、纸张可按需设置定，可按需插⼊标题、工件信息、零件图片、公司信息、测量数据汇总表格等元素，每个单位元素的特性含位置、均可自由编辑。

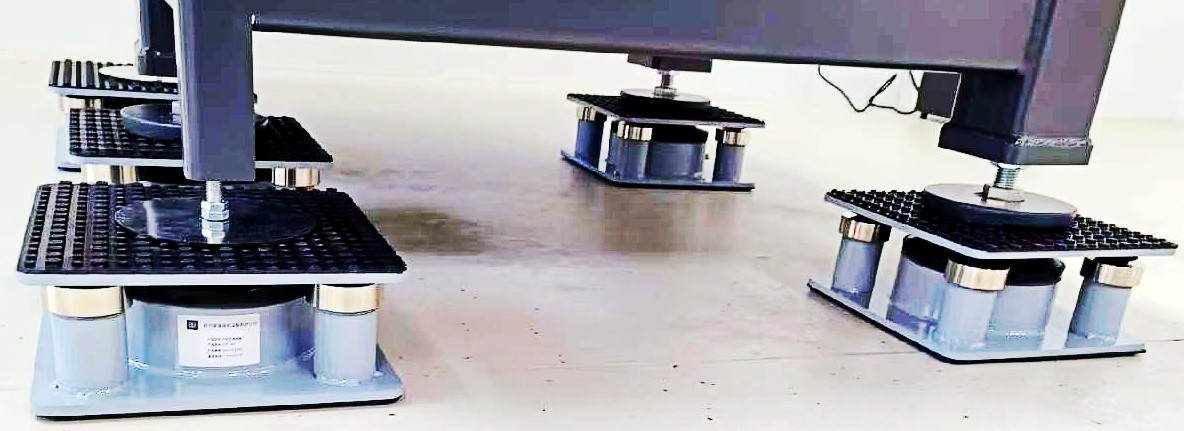

五、气浮减振系统（可选配）

（1）四件为一组，分别安装在台面4个角位置。

（2）气浮防振垫的原理：将压缩空气注入气浮防振垫气室和气囊中，将机台悬浮在气囊上方，当有外界振动传递至气囊时，空气在气囊与气室间来回流动，有效消除了振动。

（3）自定平面 不受负载位置、重量的变化自动调整仪器工作台面水平，自动保持工作台面水平，衰减外界有生产加工设备以及现场其他辅助作业设备带来的振动干扰，使设备在测量中不被这些干扰所影响，降低设备对环境要求，提高仪器使用稳定性能。同时能更好的保证设备精度、较长的使用寿命。

六、环境要求

室内周围应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场

振源：地面震动最大RMS：＜50HZ   2.5μm/s/＞50HZ   5.0μm/s

电源：AC 220V±10%  50Hz   单独地线

功率需求：500W

温度：现场温度：12～26℃  理想温度20±2℃   阶梯温度不超过1℃/h

相对湿度：＜85%（无凝露）

气浮轴系气源要求：

空压机气源压力：0.5-0.8Mpa    空压机气源流量：＞0.2m³/min

仪器入口空气压力露点＜10℃     油雾浓度＜0.5mg/m³    固态物＜3um

固态颗粒含量：＜5mg/m³

七、运输

卖方负责包装及免费运输。

八、安装、验收

1、安装与培训：

1.1我公司负责在用户现场对设备行进安装和调试；

1.2在设备安装调试时对买方技术人员进行理论、实际操作及维修等培训，使用户技术人员掌握设备操作，能熟练使用设备进行检定工作，保证设备正常运行并能排除设备的一般故障和特殊保养。.

2、验收：

2.1验收标准：按现行国家检定规程以及合同技术协议为准。

2.2验收项目：核对该设备的供货清单，如有漏项和短缺，我司负责免费补齐。

九、售后服务

1、质保期：设备安装验收合格之日起12个月内，但不超过发货之日起13个月。

2、质保期内：实行“三包”政策，公司负责为用户免费提供计量测试技术咨询服务。

3、质保期外：我公司提供终身优惠服务和技术支持，设备出现故障需要修理时，所换零件按成本价收取。我司有备品备件库，终身负责为用户以成本价提供备品备件服务。

4、服务响应时间：接到故障请求电话后，5小时内回应，我司通过电话、微信或邮件的方式指导买方排除故障；若故障仍不能排除，将在48小时内派技术人员上门解决问题。
